PlayStation 2: chip de segurança MechaCon é totalmente revelado após 26 anos
Um dos maiores segredos de hardware do PlayStation 2 acaba de ser revelado. Após aproximadamente quatro anos de trabalho, o pesquisador conhecido como DiscoStarslayer conseguiu extrair o firmware do CXP102064 MechaCon, um importante chip de segurança presente nos primeiros modelos PlayStation 2 Fat.
O trabalho de engenharia reversa envolveu técnicas extremamente avançadas, incluindo decapagem química do chip, microscopia, análise dos circuitos internos, dump óptico e exploração de uma vulnerabilidade por software. A descoberta pode abrir novas possibilidades para preservação de hardware, emulação, desenvolvimento de homebrew e recuperação de consoles antigos.
A pesquisa ganhou destaque internacional após ser divulgada pelo Tom’s Hardware e repercutida por veículos especializados em tecnologia e videogames.
O que é o MechaCon do PlayStation 2?
O MechaCon, abreviação de Mechanics Controller, é um microcontrolador responsável por funções relacionadas ao funcionamento da unidade óptica do PlayStation 2.

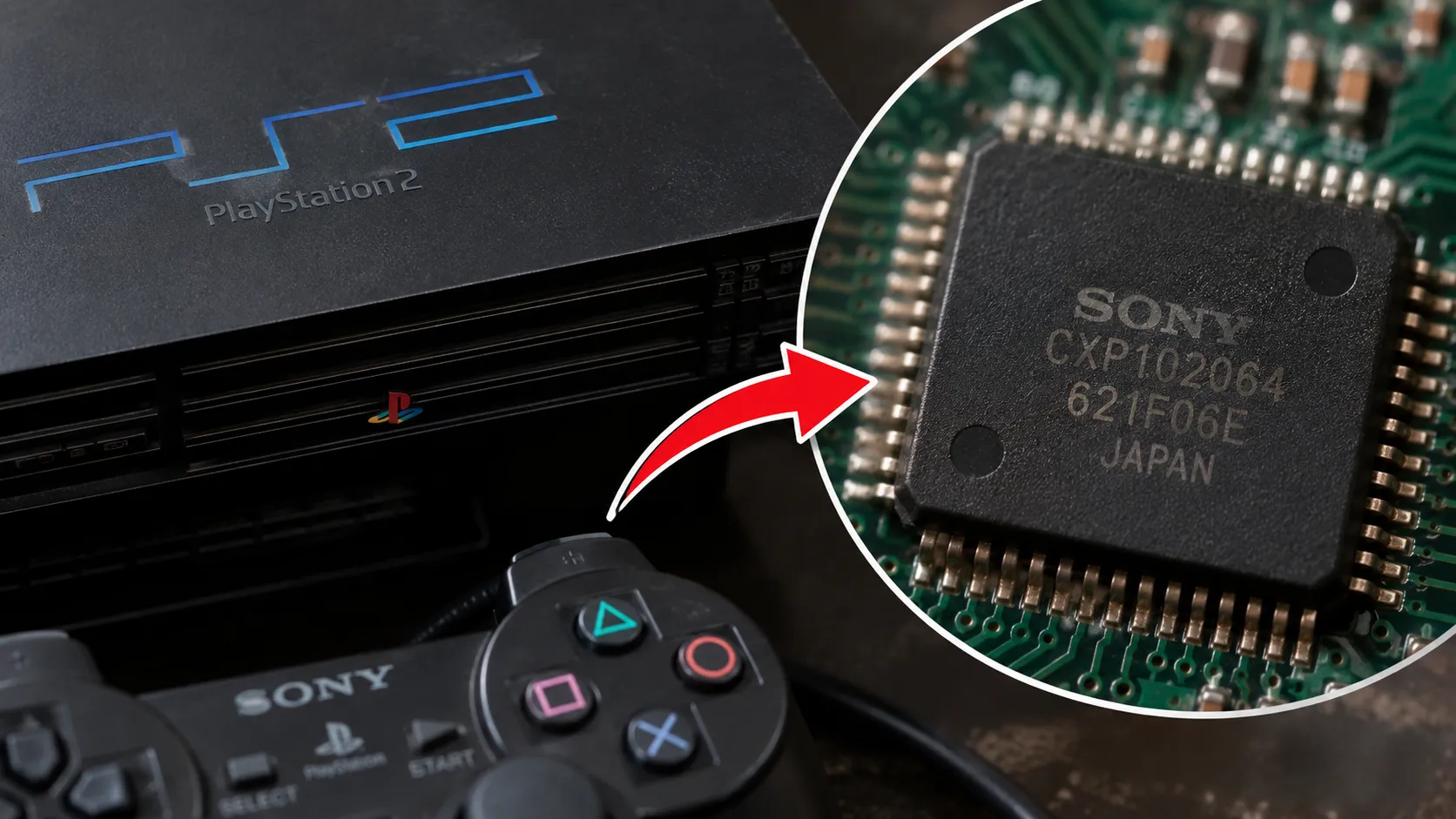

Nos primeiros modelos do PS2 Fat, o componente analisado é o Sony CXP102064. Apesar de estar diretamente relacionado ao drive óptico, sua função vai muito além do controle mecânico da bandeja e do laser.
O MechaCon participa de processos relacionados à autenticação de discos, mecanismos de segurança, criptografia e proteção de conteúdo. Entre as tecnologias relacionadas ao sistema estão o MagicGate e estruturas como KELF e KIRX.
Durante décadas, boa parte do funcionamento interno desse chip permaneceu inacessível para pesquisadores e desenvolvedores. Por isso, o CXP102064 era considerado uma espécie de caixa-preta dentro da arquitetura do PlayStation 2.
Por que o CXP102064 era tão difícil de estudar?
O principal obstáculo está na maneira como o firmware foi armazenado.
O CXP102064 utiliza Mask ROM, uma memória incorporada diretamente ao processo de fabricação do chip. Diferentemente de uma memória convencional, não era possível simplesmente retirar o componente da placa e conectá-lo a um programador para obter todo o conteúdo.
Para acessar fisicamente os dados, foi necessário remover parte do encapsulamento do chip por meio de processos químicos de decapagem.
Depois que o silício ficou exposto, os pesquisadores puderam utilizar microscopia para observar a estrutura interna e tentar reconstruir os dados armazenados na ROM.
Quatro anos de engenharia reversa
O projeto conduzido por DiscoStarslayer não foi uma simples tentativa de leitura de memória.
Foram necessários aproximadamente quatro anos de pesquisa para entender a arquitetura do chip, estudar seu comportamento e encontrar uma maneira confiável de extrair o conteúdo.
Uma das etapas envolveu a produção de dumps ópticos. Nesse processo, imagens microscópicas da estrutura física da ROM são analisadas para reconstruir digitalmente os bits armazenados no chip.
O problema é que esse tipo de procedimento pode produzir erros. Imperfeições microscópicas, ruídos e limitações do processo de captura podem resultar em dados incompletos ou incorretos.
Foi justamente nesse estágio que uma descoberta importante ajudou a mudar o rumo da pesquisa.
Uma vulnerabilidade permitiu extrair os dados por software
Durante a análise dos resultados obtidos pelos pesquisadores, uma vulnerabilidade foi identificada e permitiu explorar o próprio comportamento do MechaCon.
A pesquisadora conhecida como Libby teve participação importante nessa etapa, identificando uma maneira de utilizar software para obter informações que anteriormente exigiam procedimentos físicos extremamente complexos.
O resultado foi uma combinação de diferentes técnicas: decapagem química, análise microscópica, dump óptico e extração por software.
Esse avanço tornou possível obter o firmware do CXP102064 e estudar diretamente o código responsável por uma série de funções críticas do PlayStation 2.
O que isso muda para a emulação do PS2?
Uma das áreas que pode se beneficiar da descoberta é a emulação do PlayStation 2.
Emuladores como o PCSX2 já conseguem executar uma enorme quantidade de jogos do console em computadores modernos. Entretanto, reproduzir perfeitamente o comportamento de um hardware original é uma tarefa extremamente complexa.
Conhecer melhor o funcionamento do MechaCon pode ajudar pesquisadores e desenvolvedores a compreender determinados comportamentos de baixo nível relacionados ao sistema de segurança e ao drive óptico.
Isso pode contribuir para futuras melhorias na emulação de hardware do PS2, especialmente em situações nas quais o comportamento original do console depende de interações entre o MechaCon e outros componentes.
MagicGate, KELF e os mecanismos de segurança
O MechaCon possui relação direta com algumas das tecnologias de segurança utilizadas pelo PlayStation 2.
O MagicGate, por exemplo, foi utilizado pela Sony como sistema de proteção e autenticação. O ecossistema de segurança também envolve arquivos e mecanismos conhecidos na comunidade técnica como KELF e KIRX.
Com o firmware disponível para análise, pesquisadores podem estudar de maneira muito mais detalhada como essas funções eram implementadas no hardware original.
Isso representa uma mudança significativa para a comunidade de preservação do PlayStation 2, já que informações que antes precisavam ser inferidas a partir do comportamento externo do console agora podem ser analisadas diretamente no firmware.
A descoberta pode ajudar a salvar PS2 antigos
O impacto potencial da pesquisa não está limitado à emulação.
O PlayStation 2 já possui mais de duas décadas e muitos consoles apresentam problemas no leitor óptico. Lasers envelhecem, motores deixam de funcionar, engrenagens quebram e componentes eletrônicos podem apresentar falhas.
Compreender profundamente o funcionamento do MechaCon pode ajudar no desenvolvimento de novas soluções para esses consoles.
No futuro, o conhecimento obtido pela engenharia reversa poderá contribuir para projetos capazes de substituir ou reproduzir determinadas funções do hardware original, aumentando a vida útil dos PlayStation 2 que ainda estão funcionando.
Entretanto, existe uma diferença importante: o dump do MechaCon não significa que já exista um substituto completo para o drive óptico do PS2.
A descoberta fornece uma peça extremamente importante do quebra-cabeça, mas ainda são necessários outros estudos e desenvolvimento de hardware para criar uma solução completa de emulação do drive.
Isso significa que todos os PS2 foram destravados?
Não exatamente.
Embora seja comum encontrar manchetes dizendo que o PlayStation 2 foi “destravado” depois de 26 anos, a realidade técnica é mais específica.
A pesquisa está concentrada principalmente no CXP102064 MechaCon utilizado nos primeiros modelos PlayStation 2 Fat.
Existem outras revisões do MechaCon utilizadas em diferentes versões do console. Portanto, o resultado não significa que absolutamente todos os modelos de PS2 utilizem o mesmo chip ou que todos tenham sido automaticamente desbloqueados.
Além disso, métodos para executar homebrew e outras formas de software não oficial no PlayStation 2 já existiam antes dessa descoberta.
O grande avanço desta pesquisa está na engenharia reversa profunda do hardware e na extração do firmware de um componente que permaneceu protegido durante décadas.
O MechaCon também está presente em arcades
A importância do CXP102064 vai além do console doméstico.
Variantes da tecnologia utilizada no PlayStation 2 também aparecem em plataformas de arcade baseadas na arquitetura do console, incluindo sistemas como o Namco System 246, Namco System 256 e Konami Python 1.
Por isso, a documentação e o estudo do MechaCon também podem beneficiar pesquisadores interessados na preservação de máquinas de arcade que utilizam tecnologia derivada do PlayStation 2.
Um dos últimos grandes segredos do PS2 começa a cair
O PlayStation 2 foi lançado originalmente no Japão em março de 2000 e rapidamente se tornou um dos consoles mais importantes da história dos videogames.
Mais de 26 anos depois, pesquisadores continuam descobrindo detalhes de seu hardware.
A engenharia reversa do Sony CXP102064 MechaCon é especialmente significativa porque transforma uma parte extremamente fechada da arquitetura do console em algo que pode ser estudado diretamente.
O trabalho exigiu anos de dedicação, equipamentos especializados, técnicas químicas, microscopia e desenvolvimento de métodos próprios para reconstruir os dados armazenados fisicamente dentro do chip.
Agora que o firmware pode ser analisado, novas pesquisas podem surgir envolvendo emulação, preservação digital, homebrew, segurança, recuperação de hardware e manutenção de consoles antigos.
O resultado também mostra como consoles considerados completamente conhecidos ainda podem esconder informações importantes décadas depois de seu lançamento.
Depois de 26 anos, o CXP102064 MechaCon finalmente deixou de ser uma caixa-preta.
O que foi descoberto no PlayStation 2?
| Item | Detalhes |
|---|---|
| Console | PlayStation 2 |
| Modelo analisado | Primeiros PlayStation 2 Fat |
| Chip | Sony CXP102064 MechaCon |
| Função | Controle do drive óptico e funções de segurança |
| Pesquisador | DiscoStarslayer |
| Tempo de pesquisa | Aproximadamente quatro anos |
| Técnicas | Decapagem química, microscopia, dump óptico e software |
| Resultado | Firmware do MechaCon extraído |
| Possíveis aplicações | Emulação, preservação, homebrew e reparação |
Perguntas frequentes
O chip MechaCon do PS2 foi destravado?
O firmware do CXP102064 MechaCon dos primeiros modelos PlayStation 2 Fat foi extraído e pode ser analisado. Isso não significa que todos os mecanismos de segurança do console tenham sido eliminados.
O PlayStation 2 agora pode funcionar sem o leitor óptico?
A descoberta pode contribuir para futuros projetos de substituição do drive óptico, mas o firmware extraído não representa, sozinho, um emulador completo do leitor do PS2.
O PCSX2 pode se beneficiar dessa descoberta?
Potencialmente. O acesso ao firmware e ao funcionamento interno do MechaCon pode fornecer informações úteis para pesquisas de emulação de baixo nível e reprodução mais precisa do hardware original.
Qual modelo de PS2 possui o CXP102064?
O CXP102064 está associado principalmente às primeiras gerações do PlayStation 2 Fat. Revisões posteriores utilizaram diferentes versões do MechaCon.
Por que essa descoberta demorou tanto?
O firmware está armazenado em uma estrutura de memória incorporada ao próprio chip. A pesquisa exigiu decapagem física, microscopia, reconstrução dos dados e posteriormente técnicas de software para conseguir uma extração confiável.
