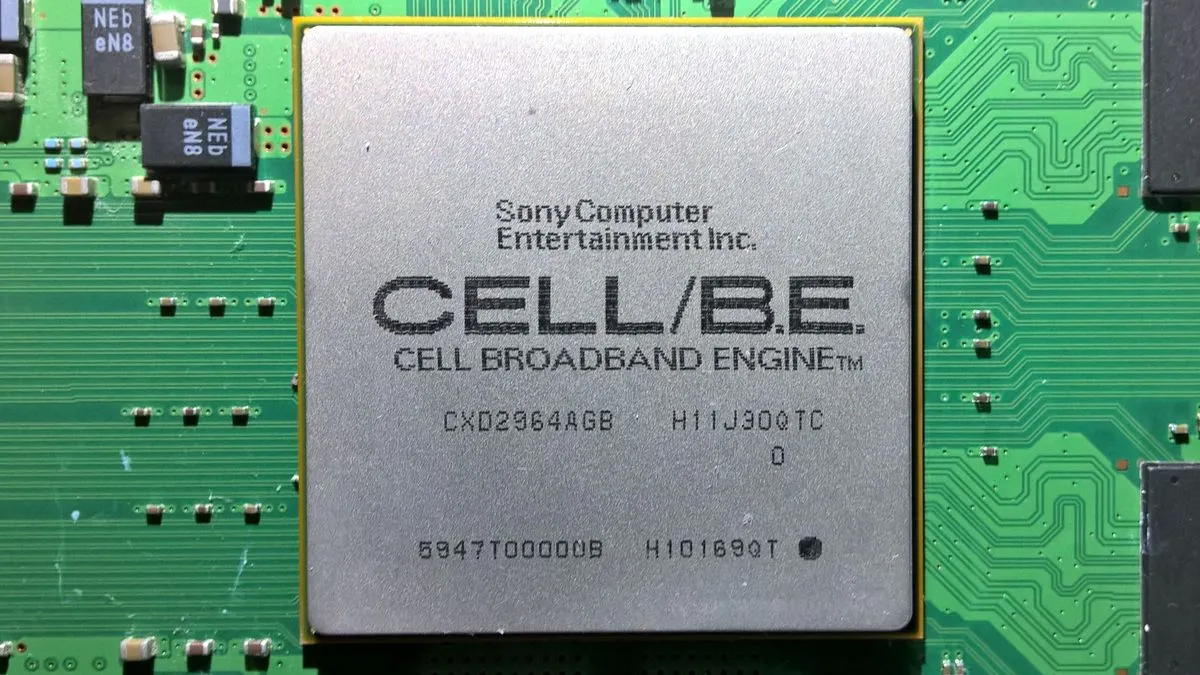

Em 25 de agosto de 2005, o mundo da tecnologia testemunhou um anúncio que prometia mudar o panorama do processamento de dados e, por extensão, o mundo dos videogames. Naquele dia, um consórcio de gigantes da indústria – Sony, Toshiba e IBM – revelou publicamente os detalhes da arquitetura do microprocessador Cell Broadband Engine, ou simplesmente Cell. Longe de ser apenas mais um chip, o Cell foi projetado com uma filosofia radicalmente diferente, mirando alto: desde supercomputadores até o coração de um dos consoles mais ambiciosos da história, o PlayStation 3.
A história do Cell não é apenas sobre um pedaço de silício, mas sobre uma ousada aposta em um futuro de processamento paralelo maciço. O objetivo das três empresas era criar uma arquitetura que pudesse superar as limitações dos processadores convencionais da época, que se baseavam principalmente no aumento da velocidade de clock e no número de núcleos idênticos. A abordagem do Cell, em contraste, era heterogênea, uma verdadeira quebra de paradigma.
A Arquitetura Híbrida
O Cell era uma obra de engenharia complexa e fascinante, projetada para lidar com uma quantidade imensa de dados de maneira paralela. No centro do chip, havia um único núcleo de processamento de uso geral, o Power Processor Element (PPE), que era baseado na arquitetura IBM PowerPC. O PPE era o cérebro, responsável por gerenciar o sistema operacional, as tarefas principais e coordenar o trabalho dos outros elementos do chip.
A verdadeira inovação, no entanto, estava nos oito (embora um fosse desativado no PlayStation 3 para aumentar o rendimento na fabricação, restando sete) núcleos auxiliares, os Synergistic Processor Elements (SPEs). Os SPEs eram processadores vetoriais e de ponto flutuante altamente especializados, otimizados para tarefas de computação intensiva, como processamento de áudio e vídeo, física e gráficos. Cada SPE era uma máquina de calcular incrivelmente rápida para seu tempo, mas só podia executar código a partir de sua própria memória local de 256 KB. A comunicação entre o PPE, os SPEs e a memória principal era feita através de um barramento de alta velocidade chamado Element Interconnect Bus (EIB).
Essa arquitetura assimétrica significava que o Cell não era um processador para todos os propósitos. Para liberar todo o seu poder, os programadores tinham que dominar a difícil arte da programação paralela, dividindo as tarefas em pacotes que pudessem ser distribuídos entre os SPEs. Era como ter um maestro (o PPE) regendo uma orquestra de virtuosos (os SPEs), cada um tocando sua própria partitura.
O Desafio e o Triunfo
O anúncio de 25 de agosto de 2005 gerou um burburinho imediato na indústria. A Sony, em particular, apostou tudo no Cell para o seu próximo console, o PlayStation 3 (PS3). Na época, a Microsoft estava se preparando para lançar o Xbox 360, que usava uma arquitetura de CPU mais tradicional com três núcleos PowerPC. A Sony, com o Cell, prometia um salto geracional incomparável em termos de poder de processamento.
No entanto, a complexidade do Cell logo se tornou uma faca de dois gumes. Embora seu potencial fosse imenso, a programação era notoriamente difícil. Desenvolvedores de jogos, acostumados com CPUs mais homogêneas, tiveram que reescrever seus motores gráficos e de física para tirar proveito da arquitetura única do Cell. Para muitos estúdios, o processo foi lento e custoso, e por isso, no início, muitos jogos do PS3 não conseguiam explorar o chip em sua totalidade, fazendo com que o Xbox 360, com sua arquitetura mais amigável para os desenvolvedores, muitas vezes superasse o rival em desempenho.
Com o tempo, no entanto, e à medida que os desenvolvedores se familiarizaram com a arquitetura, o verdadeiro poder do Cell começou a se manifestar. Títulos exclusivos como God of War III, Uncharted 2 e, de forma notável, The Last of Us, mostraram o que o chip era capaz de fazer quando explorado ao máximo, entregando visuais e mundos de jogo que pareciam impossíveis para a época.
O Legado do Cell
Embora o Cell não tenha se tornado o padrão da indústria como seus criadores esperavam (principalmente por causa da dificuldade de programação), seu legado é inegável. A arquitetura heterogênea que ele popularizou se tornou a base para os processadores modernos, que hoje combinam núcleos de alto desempenho (como o PPE) com núcleos de processamento mais simples e eficientes (como os SPEs), ou aceleradores dedicados para IA e gráficos. As GPUs (Graphics Processing Units), que hoje são essenciais para tudo, de videogames a inteligência artificial, seguiram uma filosofia similar de processamento paralelo maciço, e em muitas formas, o Cell foi um precursor desse tipo de design.
Além do PlayStation 3, o Cell também encontrou seu lugar em supercomputadores, como o Roadrunner do Laboratório Nacional de Los Alamos, que, em 2008, se tornou o primeiro supercomputador a quebrar a barreira do petaflop. Isso provou que a arquitetura do Cell era viável para computação de alto desempenho, validando a visão de IBM, Sony e Toshiba.
O anúncio de 25 de agosto de 2005 foi mais do que a revelação de um chip; foi um marco no design de processadores. O Cell pode não ter sido a arquitetura que dominou o mundo, mas foi o catalisador que nos empurrou para o futuro do processamento, um futuro onde o poder não está apenas em um único núcleo rápido, mas na habilidade de orquestrar a força combinada de muitos, cada um com sua especialidade. O PlayStation 3 foi o palco onde essa revolução aconteceu, e é por isso que, mesmo com todas as suas complexidades, o Cell Broadband Engine é lembrado como um dos chips mais inovadores e intrigantes da história recente da tecnologia.
